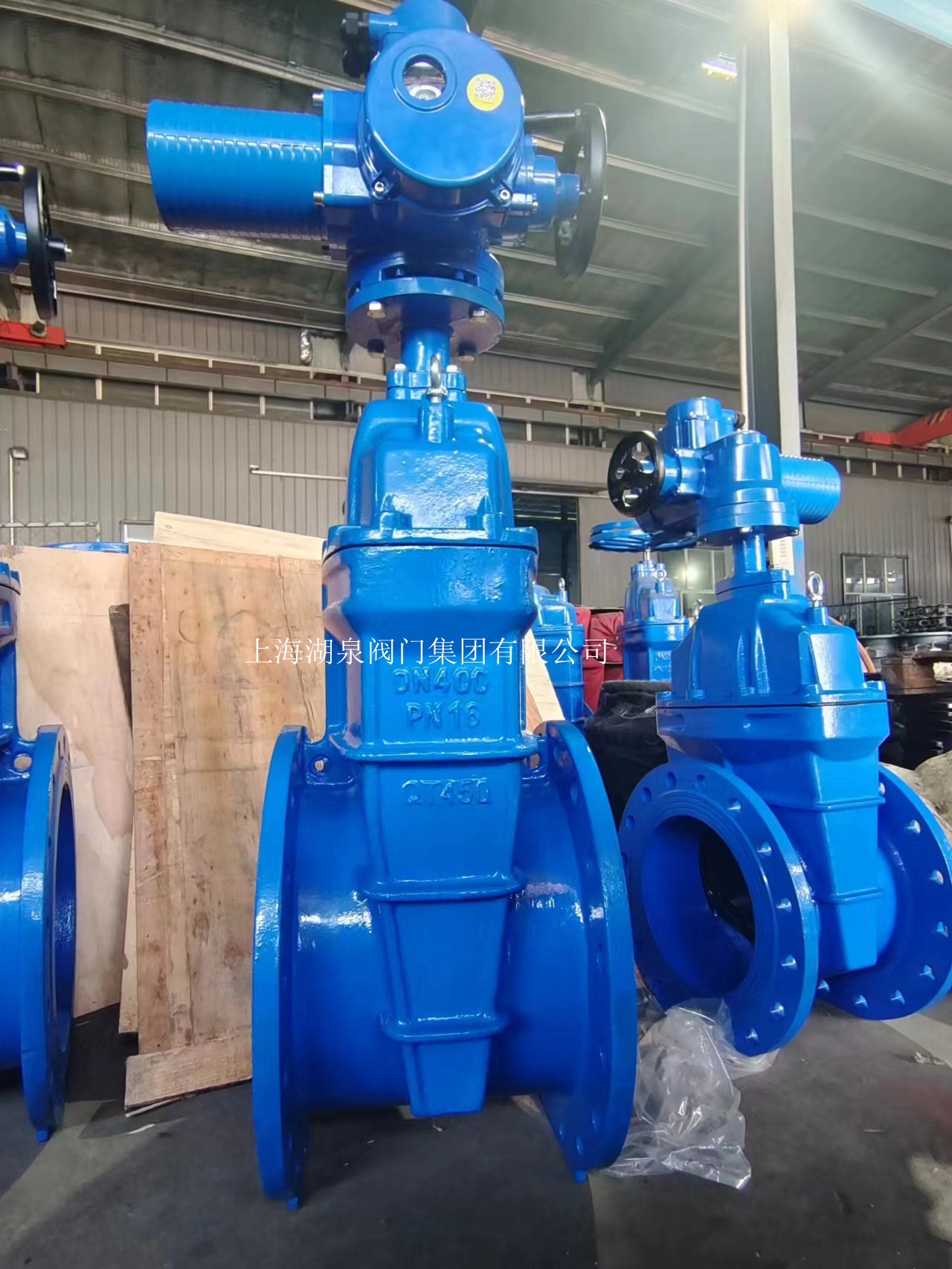

閘閥Z41X-16Q DN400 加長閥桿項目安裝過程圖

[ 2026-01-08 ]

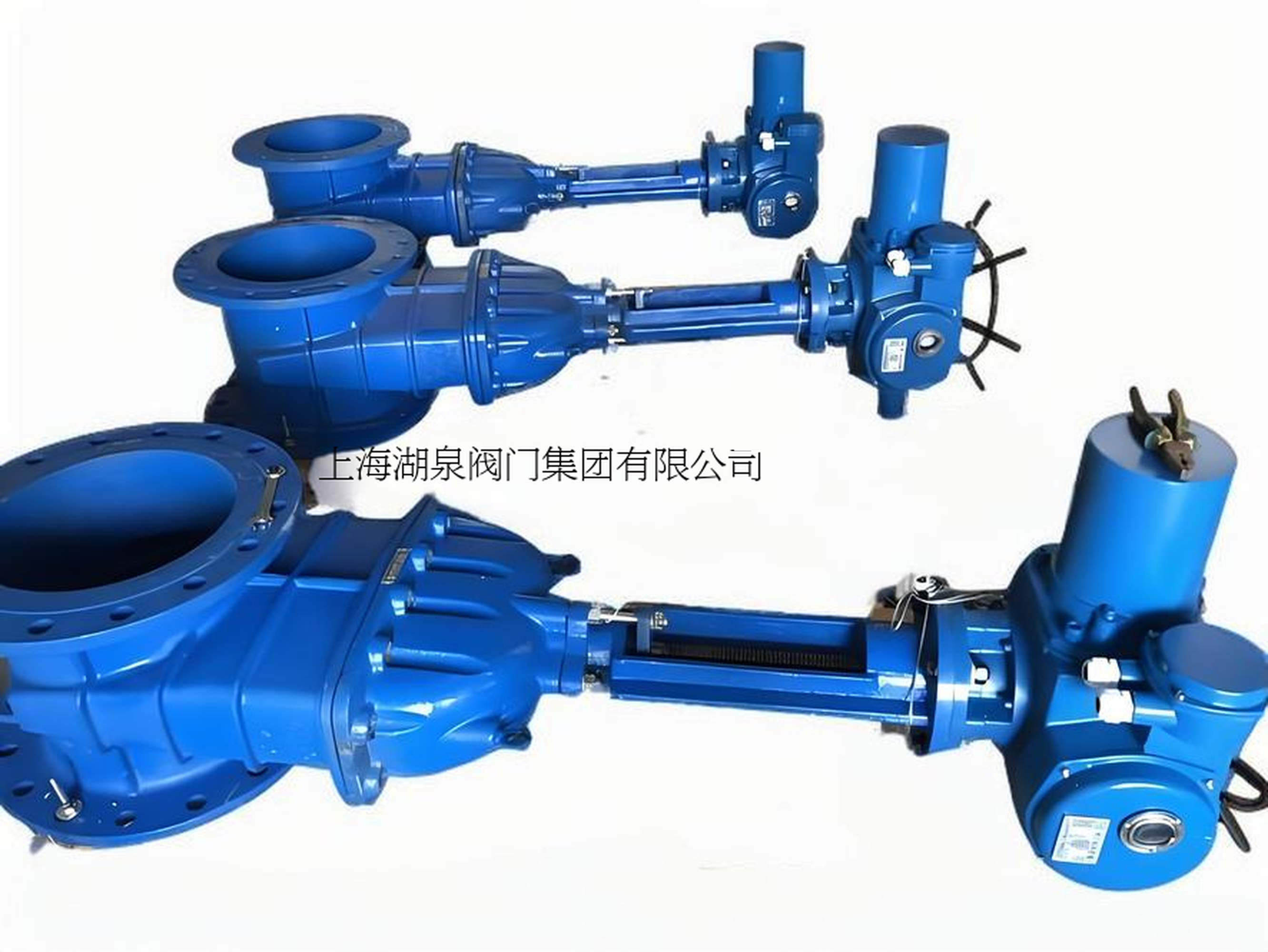

閘閥Z41X-16Q DN400 加長閥桿項目安裝過程圖記錄了該項目關鍵安裝環節的工藝流程與技術細節，旨在為后續使用和維護提供詳細的參考依據。該閘閥型號為Z41X-16Q，公稱直徑為DN400，其加長閥桿設計適用于深井或地下管道的特殊應用環境。安裝過程經過了嚴格的規劃及技術控制，確保了設備的精度和現場施工的安全性。以下為安裝的主要步驟和技術要點。

首先，在安裝準備階段，施工團隊對施工現場進行了全面的勘察和清理，確保地基穩固且周邊環境適合設備安裝。隨后，閘閥及相關配件均經過嚴格的檢查和試驗，確認產品符合設計參數和質量規范，如壓力等級為16公斤級的要求。施工人員還根據項目需求對加長閥桿的尺寸進行了校核，以確保與現場管網系統的連接無誤。

進入設備安裝階段，施工人員利用吊裝設備將閘閥定位至預定位置。在此過程中，閥門的中心線需與管道中心線保持一致，并通過水平儀和定位裝置進行反復調整，確保安裝精度符合要求。加長閥桿通過專用連接件與閥門主體穩固連接，并完成密封環的安裝及防腐處理。隨后，管道法蘭與閘閥接口處通過螺栓進行固定，螺栓需分次均勻擰緊以避免應力集中影響密封性能。
